DISPOSIÇÃO CONSTRUTIVA INTRODUZIDA EM DISPOSITIVO DE FIXAÇÃO DE ESTRADO DE CAMA

Classificação IPC

Resumo técnico

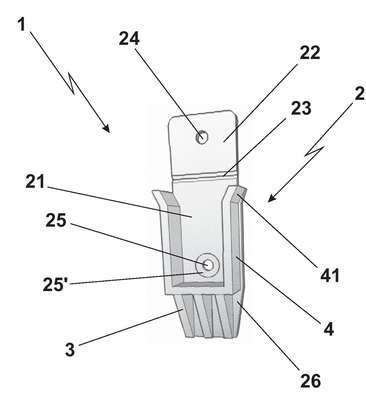

DISPOSIÇÃO CONSTRUTIVA INTRODUZIDA EM DISPOSITIVODE FIXAÇÃO DE ESTRADO DE CAMA. Trata-se a presente patente de modelo de utilidade, de uma nova disposição construtiva introduzida em dispositivo de fixação de estrado de cama, pertencente ao setor moveleiro, mais particularmente para fixação interna do estrado da cama através de um sistema de cantoneiras, permitindo que as barras laterais não tenham parafusos aparentes, através do qual são obtidos resultados práticos, seguros e funcionais muito vantajosos.O dispositivo compreende um corpo único (1), dotado de uma parede vertical (2), posterior, formada por uma porção retangular central (21), unida a aba quadrada superior (22), através de um canal (23), em V, que permite uma articulação de 90 graus da dita aba quadrada superior (22) que é dotada de furo central (24) e um outro furo (25) com rebaixo (25?) para embutir a cabeça do parafuso, é previsto na extremidade inferior da porção retangular (21) que se estende com inclinação formando uma porção inferior trapezoidal (26) na qual são previstas as nervuras (3) trapezoidais, que sustentam o suporte (4) em U, com extremidades (41) inclinadas, que formam um nicho para o acoplamento da extremidade da travessa do estrado. É previsto uma variante construtiva.
