DISPOSIÇÃO CONSTRUTIVA EM DISPOSITIVO PARA FIXAR CARGAS SOBRE PLATAFORMAS DIVERSAS

Classificação IPC

Resumo técnico

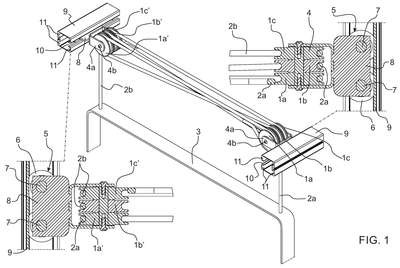

DISPOSIÇÃO CONSTRUTIVA EM DISPOSITIVO PARA FIXAR CARGAS SOBRE PLATAFORMAS DIVERSAS, tendo dois conjuntos de três poliais iguais (1a, 1b e 1c) e (1a', 1b' e 1c'), um de cada lado, em que na primeira polia (1a) de um lado, é fixada a ponta de um componente elástico (2a) que se estende até o lado oposto e passa pela outra polia (1a') e retorna novamente e passa pela polia intermediária do lado oposto (1b), após o que a sua extremidade distal é orientada para baixo e fixada em um ponto adequado de uma cinta de amarração de carga (3); da mesma forma, um segundo componente elástico (2b) tem a sua extremidade fixada na última polia (1c') e se estende até o lado oposto e passa pela outra polia (1c) e retorna novamente e passa pela polia intermediária (1b'), após o que a sua extremidade distal é orientada para baixo e fixada em outro ponto adequado da uma cinta de amarração de carga (3); cada conjunto de três polias (1a, 1b e 1c) e (1a', 1b' e 1c') é montado em um suporte em "U" deitado (4a) com o respectivo eixo (4b) em conjunto com um trole (5) deslizavelmente montado no interior de perfil de alumínio (9).
