DISPOSIÇÃO CONSTRUTIVA EM SISTEMA DE FIXAÇÃO PUXADOR

Classificação IPC

Resumo técnico

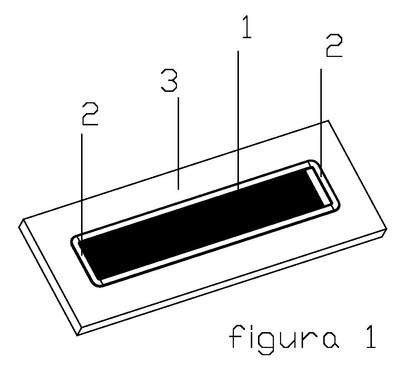

RESUMODISPOSIÇÃO CONSTRUTIVA EM SISTEMA DE FIXAÇÃO PUXADOR O presente modelo de utilidade refere-se ao desenvolvimento de uma nova disposição construtiva aplicada em sistema de fixação de puxador de embutir, para portas e/ou gavetas, formado a partir de perfis extrudados, capaz de proporcionar acabamento, perfeito encaixe e ancoragem ao painel de madeira, passando ao puxador a visão de ser peça única/monobloco e eliminando necessidade de peças únicas injetadas em metal ou polímero, reduzindo assim o seu custo e processo de fabricação. O objetivo do presente modelo de utilidade compreende um corpo extrudado (1) que unidos as ponteiras laterais (2), confeccionadas a partir de injeção de plástico ou zamak, formarão o puxador de embutimento com encaixe de fora para dentro do painel de madeira de portas ou gavetas. A união do corpo extrudado (1) junto as ponteiras (2) será através da introdução dos pinos de fixação (9) no interior dos canais de fixação (8) presente no perfil extrudado (1). O conjunto montado, corpo extrudado (1) e ponteiras laterais (2), serão encaixados de fora para dentro no painel de madeira (3) na área usinada no interior do painel (4), tendo a aba de acabamento (5) do perfil (1) e da aba de acabamento (11) das ponteiras (2) como o ponto de total encaixe, limitação de curso e acabamento junto ao painel (3). Na sequência, o conjunto perfil (1) e ponteiras (2), devidamente encaixados no painel (3), receberá pela parte traseira, em cada extremidade, uma lingueta de travamento (12), cuja cunha (15) será introduzida nos de frisos longitudinais (7). Finalizando a fixação do conjunto perfil (1), ponteiras (2) e lingueta de travamento (12) junto ao painel (3), será através de parafusos introduzidos nos furos (13) da lingueta de travamento (12) fixados na face interna do painel (3).
