DISPOSIÇÃO INTRODUZIDA EM SEGUNDO EIXO DIRECIONAL

Classificação IPC

Resumo técnico

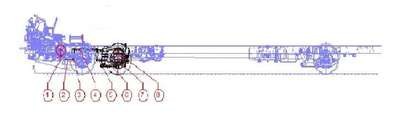

O presente invento descreve o desenvolvimento de um sistema utilizado para alteração em chassi para ônibus de modelo 4x2 para modelo 6x2 com acionamento direcional mecânico no terceiro eixo e este sistema é aplicado em chassi para ônibus com 15 metros de comprimento, com motor dianteiro e rodado simples, que atendam as legislações e normas de potência, peso e comprimento, e que serão encarroçados com suspensão com molas ou pneumáticos. Este relatório de modelo de utilidade descreve uma disposição introduzida em terceiro eixo direcional com rodado simples aplicado a ônibus, composta de um primeiro pitman (A), ligado a uma primeira barra de direção (B), agregada ao segundo pitman (C), de onde sai em direção à segunda barra de direção (D) conectada ao terceiro pitman (E), com auxílio ao movimento por meio de um cilindro hidráulico (F) que na sequência é conectado à guia da barra intermediária (G), que através de uma barra intermediária (H) se conecta por meio de duas guias de barra intermediária (G) à barra de direção do pitman inversor (I), esta ligada ao pitman inversor (J), realizando o movimento da barra em formato S (L) sobre eixo de tração, que é conectada ao último pitman (M), sendo assim acionada a última barra de ligação ao eixo (N) que esterçará/girará o eixo.
