DISPOSIÇÕES CONSTRUTIVAS INTRODUZIDAS EM MISTURADORES E TORNEIRAS PARA PONTOS DE UTILIZAÇÃO DE INSTALAÇÕES HIDRÁULICAS PREDIAIS DE ÁGUA

Classificação IPC

Resumo técnico

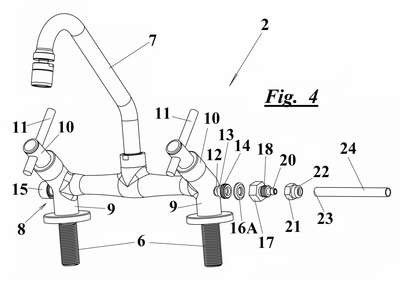

Trata esta patente de Modelo de Utilidade de novas e originais disposições construtivas aplicáveis tanto a misturadores de parede ( 1 ) e de mesa ( 2 ), bem como a torneiras de parede ( 3 ) e de mesa ( 4 ), todos exibindo uma bica de saída de água ( 7 ) ligada à carcaça ( 30 ) por um suporte fixado à rosca ( 31 ), ditos aparelhos possuindo uma ou duas conexões laterais ( 8 ), ligadas à cavidade interna de sua carcaça e posicionadas nos segmentos ( 9 ) de entrada de água, à montante do(s) registro(s), cada uma das conexões ( 8 ) apresentando uma cavidade cilíndrica axial que atravessa um curto segmento cilíndrico ( 12 ), sucedido por um prolongamento de maior diâmetro ( 13 ), dotado de uma rosca externa ( 14 ), a qual recebe a rosca interna de uma tampa cilíndrica ( 15 ) que aloja um elemento vedante circular ( 16 ) comprimido pela tampa contra o rebordo no extremo do trecho roscado ( 14 ), a tampa ( 15 ) e o respectivo vedante ( 16 ) estando predispostos para serem substituídos por um conjunto constituído de uma porca ( 17 ) axialmente vazada, que possui uma rosca interna e recebe um vedante ( 16A ), enquanto o segmento oposto desta mesma porca exibe uma projeção de menor diâmetro dotada de rosca externa ( 18 ), sucedida por curto trecho cilíndrico ( 19 ) cuja extremidade exibe um setor troncônico ( 20 ), a rosca ( 18 ) estando predisposta para receber o extremo ( 23 ) da mangueira flexível ( 24 ), previamente inserido através do furo axial da projeção anelar vazada ( 22 ) existente num dos lados de uma segunda porca ( 21 ), a qual apresenta o lado oposto provido de formato hexagonal e dotado de rosca interna, a mangueira ( 24 ) podendo ser conectada à projeção ( 26 ) de entrada de água de um filtro ( 25 ).
