DISPOSIÇÃO CONSTRUTIVA INTRODUZIDA EM DISPOSITIVO DE MONTAGEM DE ALTO FALANTE

Classificação IPC

Resumo técnico

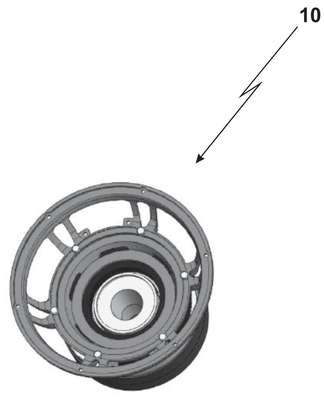

Trata-se a presente patente de modelo de utilidade, de uma nova disposição construtiva introduzida em dispositivo de montagem de alto falante, pertencente ao setor técnico eletrônico, mais particularmente ao setor de alto falantes em geral, onde a disposição construtiva do conjunto magnético do alto falante permite, aumentar de forma considerável o fluxo magnético do conjunto de 20 a 30%, através da utilização de um imã de contra fluxo posicionado e acoplado na placa polar. Através da presente inovação são obtidos resultados práticos, seguros e funcionais muito vantajosos. O dispositivo de montagem de alto falante é constituído de um disco inferior (1) sobre o qual é prensado um corpo cilíndrico (2), envolvido por pelo menos um imã (3), o qual tem a face inferior colada de forma concêntrica na base da peça (1) e na face superior é colada a placa polar (4) que recebe o anel de ferrite (5) e a carcaça (6). Dita placa polar (4) é dotada de furos perimetrais (42) para fixação da carcaça (6), de forma a manter preso entre os dois, o anel de ferrite (5), sem a necessidade de fixa-lo por parafusos.
