FUNIL METÁLICO MÓVEL PARA GRANEIS SÓLIDOS

Classificação IPC

Resumo técnico

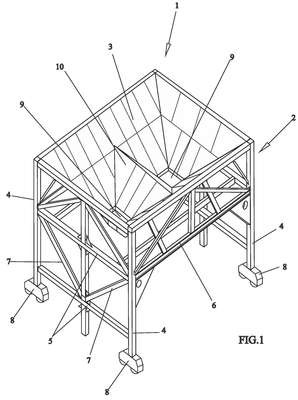

O presente patente de Modelo de Utilidade diz respeito a Funil Metálico Móvel para Grandes Sólidos (1), foi desenvolvido para atender e auxiliar no armazenamento, bem como na carga e descarga de granéis sólidos, formado por estrutura metálica de sustentação (2) e silo de carga (3), sendo a estrutura metálica de sustentação (2) formada por colunas (4), vigas metálicas transversais (5), vigas metálicas longitudinais (6), tirantes (7) ou diagonais, destacando-se que toda esta estrutura (2) é montada e fixada em dispositivos de movimentação (8) denominados de trucks, e o silo de carga (3) é constituído por unidade em formato de funil, a qual é dividida na parte inferior do funil para conformar duas bocas de saída (9), destacando-se que o divisor (10) utilizado corresponde ao conjunto, também metálico, de formato trapezoidal, configurando desta forma, um funil inferior duplo, o qual é caracterizado por dispor de abertura e fechamento das bocas de saída (9) através de comandos hidráulicos independentes, bem como por dispor de trava mecânica (não mostrada) para desligamento das mesmas quando houver falta de energia elétrica.
