DISPOSIÇÃO APLICADA EM CHOPEIRA MÓVEL COM REFRIGERAÇÃO, EXPANSÃO DIRETA, NA TORRE DE SERVIÇO

Classificação IPC

Resumo técnico

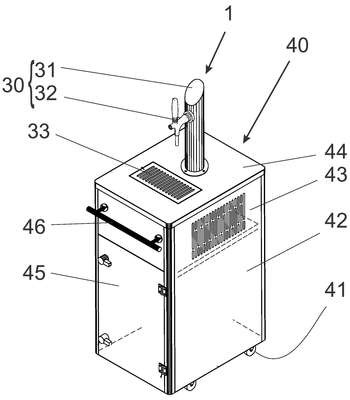

DISPOSIÇÃO APLICADA EM CHOPEIRA MÓVEL COM REFRIGERAÇÃO, EXPANSÃO DIRETA, NA TORRE DE SERVIÇO O presente pedido de patente de modelo de utilidade refere-se a chopeira (1), pertencente ao campo dos equipamentos usados para acondicionar, resfriar e servir chope, compreendida: por barril de chope (11) e cilindro de CO2 (12); por unidade de refrigeração do chope (20); por conjunto dispensador (30) formado por torre de serviço (31); e por torneira (32); dita chopeira (1) montada em uma carrinho de tipo de empurrar manualmente (40), composto: por rodízios inferiores (41); por compartimento inferior (42), que contém o barril de chope (11) e cilindro de CO2 (12); por compartimento superior (43), que contém a unidade de refrigeração do chope (20); por tampo superior (44), que tem montado o conjunto dispensador do chope (30) e grelha de drenagem (33); dito carrinho (40) é composto ainda por parede traseira formada por porta inferior (45) e manopla (46) para empurrar o carrinho; a serpentina trocadora de calor (23) da unidade de refrigeração (20) fica montada dentro da torre de serviço (31), da qual se deriva a torneira (32) do conjunto dispensador (30).
