AGULHA INJETORA

Classificação IPC

Resumo técnico

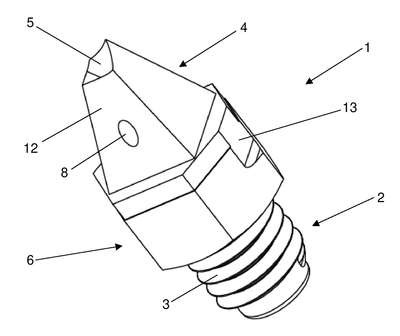

AGULHA INJETORAO presente modelo de utilidade refere-se a uma disposiçãoconstrutiva aplicada a uma agulha injetora. Mais precisamente, o presentemodelo de utilidade refere-se a uma disposição construtiva aplicada a umaagulha injetora utilizada em máquinas para preparo de bebidas a partir decápsulas. A agulha injetora (1) compreende uma primeira extremidade (2) dotadade um meio de fixação (3); uma segunda extremidade (4) dotada de uma ponta(5); uma porção central (6) interligando as primeira e segunda extremidades (2,4); em que a primeira extremidade (2) compreende um orifício de entrada (7) ea segunda extremidade (4) compreende um orifício de saída (8). A agulhainjetora (1) compreende ainda um primeiro canal interno (9) estendendo-separalelamente a um eixo longitudinal (10) da agulha injetora (1), o primeiro canalinterno (9) estendendo-se a partir do orifício de entrada (7) e se conectandofluidicamente a um segundo canal interno (11); o segundo canal interno (11)sendo inclinado em um ângulo ß em relação ao eixo longitudinal (10) da agulhainjetora (1), o segundo canal interno (11) estendendo-se até o orifício de saída(8); em que a segunda extremidade (4) compreende uma face (12) inclinada emum ângulo a em relação ao eixo longitudinal (10) da agulha injetora (1); em queo orifício de saída (8) está disposto na face inclinada (12).
