DISPOSIÇÃO TÉCNICA E CONSTRUTIVA INTRODUZIDA EM DOBRADIÇA

Classificação IPC

Resumo técnico

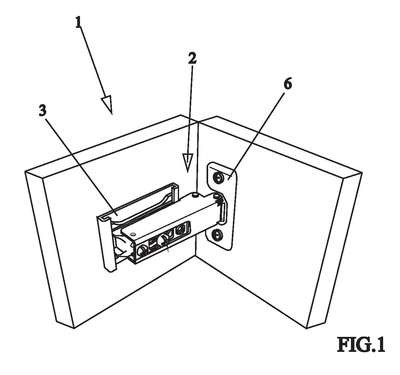

A presente patente de Modelo de Utilidade diz respeito a Disposição Técnica e Construtiva Introduzida em Dobradiça, foi desenvolvida para atender o mercado moveleiro, mais especificamente móveis fabricados em PVC, sendo fabricada por injeção com materiais termoplásticos diversos, destacando-se preferencialmente PSAI, ABS e PVC, sendo a mesma (1) caracterizada por ser constituída por três componentes, calço (2), gaveta (3) e base (6) sendo que, o calço (2), por sua vez é constituído por duas peças, corpo (5) de formato retangular e face inferior (4) plana e solidária ao corpo, por sua vez, o calço (2) é inserido na gaveta (3), a qual dispõe de abas laterais (7) que prendem transversalmente o calço (2) por meio de suas extremidades, e finalmente, o subconjunto formado pelo calço (2) e gaveta (3) é fixado à parte interna do móvel e a base (6) é colada e aparafusada à parte interna da porta.
