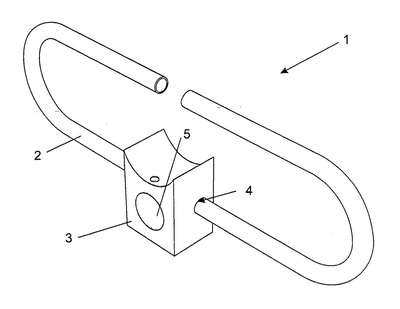

Modelo de Utilidade ANTENA DIPOLO COM BASE INJETADA PARA O ENCAIXE DE CONECTOR ELÉTRICO SOB PRESSÃO — IPC H01Q 1/40. Figura publicada pelo INPI na Revista da Propriedade Industrial.
Patente concedida em 31/01/2023 e em vigor até 29/05/2033. Até lá, ninguém pode fabricar, usar ou vender a invenção no Brasil sem autorização do titular.
Proteção válida até:29/05/2033
Última movimentação publicada pelo INPI: 31/01/2023. Atualizamos a cada nova RPI, publicada semanalmente.
ANTENA DIPOLO COM BASE INJETADA PARA O ENCAIXE DECONECTOR ELÉTRICO SOB PRESSÃO A antena dipolo aqui ensinada foi notadamente desenvolvida para promover a diminuição de custos de fabricação e facilitar o processo de produção de referida antena, unindo as suas partes componentes através de prensagem e eliminando, desta forma, o aparafusamento de componentes, reduzindo o tempo de montagem da antena. A presente antena dipolo é constituída por pelo menos uma base (3) e pelo menos um corpo (2) tubular confeccionado em latão ou outro material de características equivalentes, sendo que a base (3) apresenta corpo de formato prismático, de estrutura retangular, provida de um orifício (5) transversal, transpassante e de maior dimensão, além de dois orifícios (4) longitudinais, transpassantes e de menor dimensão, estes alinhados entre si, nos quais são engastadas as extremidades do corpo (2) tubular da antena (1).A base (3) é injetada em Zamak, tendo um conector (8) encaixado sob pressão por meio do orifício (5) sendo a porção posterior da base (3) constituída por uma cavidade (9) em formato cúbico tendo a porção superior um formato de um semicilindro, conformando uma cavidade em formato de capela, essa cavidade (9) é coincidente com o orifício (5) cilíndrico por onde é realizado o encaixe sob pressão do conector (8) elétrico com a base (3) em Zamak.
Histórico de despachos
Publicações na Revista da Propriedade Industrial (RPI).
Concessão da patente
#16.1
Prazo de Validade: 15 (quinze) anos contados a partir de 29/05/2018, observadas as condições legais
31/01/2023
RPI 2717
Deferimento
#9.1
06/12/2022
RPI 2709
Publicação do pedido de patente
#3.1
03/12/2019
RPI 2552
Pedido de patente depositado
#2.1
25/09/2018
RPI 2490
Requerimento de pedido de patente
#2.10
Número de Protocolo '870180046036' em 29/05/2018 16:52 (WB)
