DISPOSIÇÃO CONSTRUTIVA INTRODUZIDA EM SUPORTE PARA ESTRIBOS

Classificação IPC

Resumo técnico

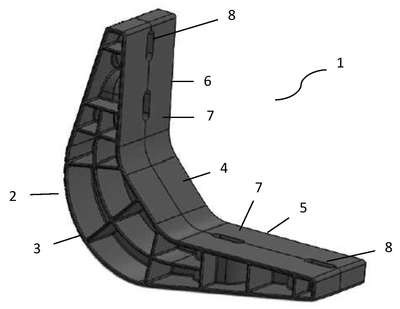

?DISPOSIÇÃO CONSTRUTIVA INTRODUZIDA EM SUPORTE PARAESTRIBOS?, formado por uma base(2), posteriormente arredondada(3) efrontalmente plana(4), seguida de duas projeções, uma horizontal(5) e outravertical(6), de modo que a face frontal(7) das projeções(5 e 6), recebe rasgosoblongos(8), sendo que, a face posterior(9), oposta aos rasgos(8), possui,concentricamente, rasgos mais alongados(10), os quais, junto a projeção(6) epor meio adequado, fazem a fixação do suporte(1) na caixa de ar de um carropreferido, e, junto a projeção(5), apoiam e fixam um estribo(11) justapostolateralmente ao dito carro ; as faces laterais(12) do suporte(1) apresentamredução de massa(13), as quais são demarcadas por ressaltos transversais(14)e longitudinais(15), bem como, pelo delineamento externo(16) dos rasgos(10),caracterizando nestes, o reforço estrutural do objeto ; o suporte(1) possuiaumento gradativo de sua massa vertical(17) no decorrer de sua longitude,partindo das extremidades de suas projeções horizontais(5) e verticais(6),pontos mínimos(18), até o centro da base(2), ponto máximo(19), provendoexcelente resistência mecânica ao suporte(1) ; como opcional construtivo, osuporte(1a) é disposto em conjuntos duplos(20), passando a longitude da faceposterior central dos suportes(1a) a ser formada por um vão(21), o qualtambém recebe, no decorrer de sua base (2) e projeção (5), demarcações porressaltos transversais(22) e longitudinais(23), sendo que, como outro opcionalconstrutivo, a face frontal central do suporte(1b), mais especificamente naporção(4) da base(2), passa a possuir uma projeção quadrática(26) comrasgo(27), a qual é seguida, verticalmente, pela projeção(6) com um rasgo(28).
