DISPOSIÇÃO CONSTRUTIVA EM SISTEMA DE RESFRIAMENTO COM PLACA DE EXPANSÃO DIRETA

Classificação IPC

Resumo técnico

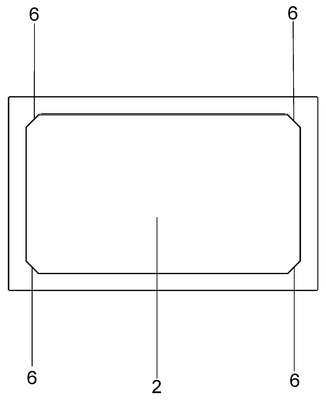

Refere-se a melhoria desenvolvida em um sistema de refrigeração de expansão direta para bebedouros industriais, fabricados preferivelmente em aço inox, sendo um bebedor destinado para os mais diversificados usos por se tratar de um equipamento refrigerador de líquidos, ao qual possui um sistema de resfriamento baseado da seguinte forma, uma placa de expansão ou serpentina (3) é fixada diretamente na câmara de refrigeração (2) em uma das suas extremidades com dois pontos de solda, nesta placa de expansão ou serpentina (3) a vincos ao qual o gás refrigerante vai passar por ela, após ser liberado pela unidade condensadora ou motor (4), fazendo com que toda a área de contato direto com a placa de expansão ou serpentina (3) se resfrie de forma mais rápida e eficiente, para não perder calor, entre a câmara de refrigeração (2) e a com a placa de expansão ou serpentina (3) há a parte externa do bebedouro, ou seja, temos a câmara de refrigeração (2) com a serpentina (3) fixa nela um espaço livre e logo após a parte externa do bebedouro o corpo (1) e neste espaço é injetado o PU que é o isolamento térmico conforme exemplificado na fig. 1.2.
