DISPOSIÇÃO CONSTRUTIVA INTRODUZIDA EM DISPOSITIVO DE REGULAGEM DE CURSO APLICADO EM MECANISMO DE RETORNO AUTOMÁTICO TEMPORIZADO

Classificação IPC

Resumo técnico

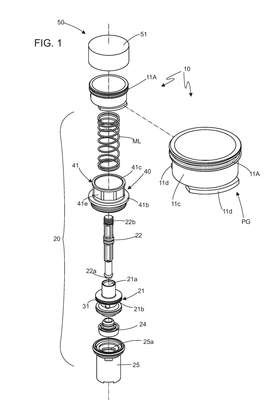

DISPOSIÇÃO CONSTRUTIVA INTRODUZIDA EM DISPOSITIVO DE REGULAGEM DE CURSO APLICADO EM MECANISMO DE RETORNO AUTOMÁTICO TEMPORIZADO. Trata-se de dispositivo de regulagem de curso (10) aplicado em mecanismo de retorno automático (20) de torneiras de pressão ou válvulas de mictório (TP); o manipulo (50) do mecanismo de retorno (20) prevê parede interna (51a) rosca (51b) para rosqueamento da extremidade (11A) do dispositivo de regulagem de curso (10) que, por sua vez, é montado coaxialmente em relação peça cilíndrica tubular (41) e castelo (21); a face externa da parede periférica (41e) da peça (41) apresenta-se facetada; dito dispositivo de regulagem de curso (10) é compreendido por peça cilíndrica e tubular (11) com diâmetro interno (d3) maior que o diâmetro externo (d4) da peça (41) onde a gola (41c) fica coplanar a face interna da parede (11b) do dispositivo (10); a borda inferior da peça (11) prevê abas bipartidas (11d) diametralmente opostas e com diâmetro externo (d5) idêntico ao diâmetro (d1) da aba anelar (41d) para o assentamento adequado, sendo que dita aba anelar (41d) compõe um limitador do curso (C1) do embolo (21), bem como, as abas bipartidas (11d) configura pega (PG) para a rotação da peça (11) quando do ajuste de curso (C1); dito ajuste de curso (C1) é realizado pelo rosqueamento ou desrosqueamento da peça (11) no manípulo (50) onde o tempo de abertura da torneira (TN) é definido pelo distanciamento (t) das abas bipartidas (11c) em relação ao limitador (41d) através da regulagem de maior ou menor curso (C1) do embolo (21).
