COLHEDORA DE CAFÉ AUTOMOTRIZ COM BAIXO CENTRO DE GRAVIDADE PARA TERRENOS DECLIVOSOS

Classificação IPC

Resumo técnico

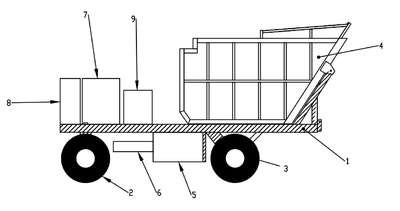

COLHEDORA DE CAFÉ AUTOMOTRIZ COM BAIXO CENTRO DEGRAVIDADE PARA TERRENOS DECLIVOSOS A presente invenção refere-se a uma colhedora de café automotriz com baixo centro de gravidade, com mecanismo independente de elevação e nivelamento da estrutura central, sendo sustentada por três rodas em disposição de triângulo escaleno e opera eficientemente em lavouras novas ou adultas com espaçamento normal ou adensado e em terrenos com declividades de até 35%. Possui baixo centro de gravidade por ter menores dimensões e peso, e devido ao posicionamento do graneleiro sobre a roda traseira e contrário ao posicionamento da bica de descarga lateral. A colhedora apresenta inovações no lado esquerdo do chassi principal denominada ?carro motor e de sustentação? que se trata de estrutura apoiada sobre as duas rodas motoras esquerdas (traseira e dianteira) para sustentação dos componentes de maior peso. Há também uma estrutura central denominada ?U invertido telescópico?, um mecanismo hidráulico telescópico que permite o nivelamento da colhedora em terrenos inclinados e funciona com comando independente, entre o carro motor e de sustentação e a roda motora direita. O cilindro vibratório de varetas se posicionam em frente ao quadro de sustentação dos órgãos ativos, a estrutura de sustentação superior dos cilindros vibratórios de varetas tem posicionamento longitudinal em relação ao quadro de sustentação dos órgãos ativos, permitindo que a bica de descarga lateral feche totalmente, sem ultrapassar a largura total da colhedora, não sendo necessário desmontar a bica para transporte.
