DISPOSIÇÃO CONSTRUTIVA EM CONJUNTO DE RESERVATÓRIO E FILTRO PARA ÁGUA

Classificação IPC

Resumo técnico

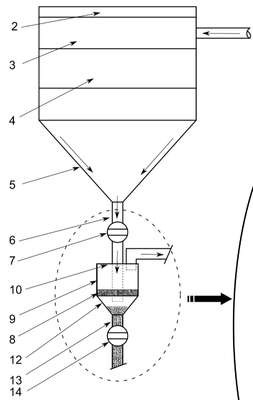

DISPOSIÇÃO CONSTRUTIVA EM CONJUNTODE RESERVATÓRIO E FILTRO PARA ÁGUAO modelo de utilidade trata de uma disposiçãoconstrutiva em conjunto de reservatório e filtro para água,situado no setor tecnológico de equipamentos para filtragemde água e separação de partículas sólidas em suspensão,sendo que objetiva promover a filtragem da água paraconsumo humano mediante um processo de decantação eseparação forçada do fluxo de água filtrada em relação aofluxo de água contaminada, resultante do processo.Atualmente, os equipamentos de filtragemapresentam-se compostos por um elemento de filtragem poronde passa o fluxo de água de modo a que os resíduossólidos e contaminantes ficam retidos para que a águafiltrada siga pela tubulação para o consumo humano.Diante disso, caracteriza-se por uma estrutura(1) com tampa (2), módulo retrátil (3) com tubulação deentrada de água (3A) e bóia de nível (3B), módulo tipo anelde extensão (4) e uma parte inferior afunilada (5), da qualsegue uma tubulação (6) com registro (7) e finaliza logoabaixo do elemento filtrante granulado (8) existente nointerior do módulo de filtragem (9), o qual é fechado na partesuperior (10), onde posiciona-se uma tubulação (11), dita desaída da água filtrada; e, na parte inferior, dotada de umfundo afunilado (12), continuado pela tubulação de limpeza(13) com registro de limpeza (14).
