EQUIPAMENTO PARA TINGIMENTO DE FIOS EM ROCAS/CONES, POR INJEÇÃO INTERNA

Classificação IPC

Resumo técnico

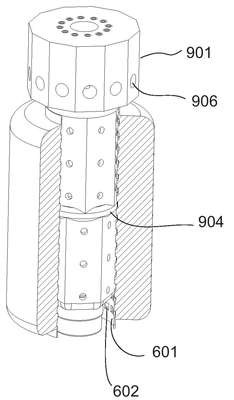

Patente de modelo de utilidade para equipamento tendo conjunto de tanques (1) vedados e pressurizados para extrair o produto, corante, canalizado para os respectivoscilindros de controle (2) de fluxo, dotados, cada qual, de esfera (201), flutuante, deverificação de nível e fluxo, válvula de ar (202) para o controle do ar comprimido parao interior do cilindro de controle (2), uma válvula de entrada de água (203) para limpeza do cilindro de controle (2), uma válvula de pressão (204) para impulsionar a tintapara o cone, ambas dispostas na parte superior do cilindro de controle (2) que, na parte inferior é dotado de válvula de carga (205) para controle a entrada de tinta no cilindro e uma válvula de descarga (206), para controle da tinta enviada ao cone a ser tingido; o cabeçote (3) compreende difusor (4) de deslocamento vertical por meio docilindro (5) e uma abertura frontal (301) para dispor-se a roca (6) sobre a base (302)conformada por rebaixamento (303); a pressurização dos cilindros de controle (2), dofluxo de corante, ao adentrar um dos canais (403, 406, 409 e/ou 412) inunda a câmararespectiva (402, 4021, 4022 e/ou 414) que, conjuntamente a vedação dos anéis (401 e415) força o corante a adentrar uma ou mais faixas de orifícios (602) do cone da roca(6), tingindo parcialmente os fios; compreende variante do difusor (9) dotado de umacabeça (901), um pescoço (902) adjacente a uma primeira câmara (903), adjacente auma segunda câmara (905), separadas por um ressalto anelar (904), canais de entrada(906), horizontais, interligados a canais verticais (907), que culminam em uma pluralidade de canais alimentadores (908) horizontais, alinhados verticalmente, e um dutocentral (909) para injeção de fluído sob pressão no interior do difusor (9) para sua expansão e compressão do pescoço (902) e ressalto anelar (904) contra a face do canalinterno (601) do cone da roca (6), isolando a primeira câmara (903) da segunda câmara(905), enquanto o corante adentra uma ou mais faixas de orifícios (602).
