DISPOSIÇÃO CONSTRUTIVA APLICADA A CORTADOR DE VEGETAÇÃO, ARBUSTOS, MATO E GRAMA NA FORMA DE REBOQUE

Classificação IPC

Resumo técnico

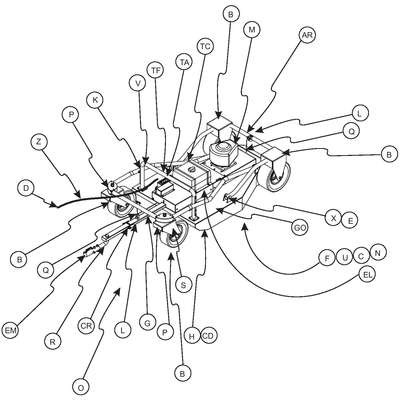

?DISPOSIÇÃO CONSTRUTIVA APLICADA A CORTADOR DE VEGETAÇÃO, ARBUSTOS, MATO E GRAMA NA FORMA DE REBOQUE? sendo cortador(A), com parte frontal(O) na qual está posicionado o eixo de reboque(R), sobre o qual percorre um cabo tracionador(Q), que é fixado no garfo frontal(G) e alinhado por roldanas guias(L), até o garfo traseiro(J); sendo que por meio do cabo tracionador(Q) ocorre a determinação da altura da faca giratória(F) posicionada na parte inferior da plataforma estrutural(H), a qual é elevada ou abaixada, por acionamento de botão(D) em extremidade de cabo elétrico de extensão(Z), que aciona um sistema de guincho com talha(U) e faz girar um cilindro(C) enrolando o cabo (Q) e elevando a plataforma estrutural(H) com a faca giratória(F); ou desenrolando o cilindro(C) e abaixando a plataforma estrutural(H) com a faca giratória(F); sendo que o cabo(Q), transpassa roldanas guias(L) a parte superior da plataforma estrutural(H) permitindo visualização da régua graduada(K) disposta no garfo vertical de estabilidade(V), o qual indica a altura de corte, pelo levantamento ou abaixamento da lateral do garfo frontal(G); estando o garfo frontal(G) e o garfo traseiro(J), presos a eixos(E) dos suportes articuláveis de garfos(X), e possuindo fixados em curvas(P), receptáculos com pneus(B) conformado por abas laterais com eixo transversal(S) e paralamas(P), de forma que os receptáculos com pneus(B) fixados ao garfo frontal(G) são giratórios; e receptáculos com pneus(B) fixados no garfo traseiro(J) são lineares e não giratórios; sendo a plataforma estrutural(H) construída em chapa dobrada estruturável(CD), tendo ganchos(GO) para montagem do cortador(A), são fixados batentes estruturais longitudinais(EL) encobertos por tampa frontal(TF) que encobre saída de cabo(Z) possuem em sua terminação, botão(D), possuindo tampa de acesso(TA) possuindo o tanque de combustível(TC) sobre a tampa frontal(TF); e sobre tampa posterior(TP) está apoiado o motor(M) que faz girar a faca giratória(C) posicionada na parte inferior(N) que contém componente circular central(MN) fixado ao eixo de giro(I), e possui aletas denteadas(DA), e na parte traseira, possui uma aba de regulagem(AR) , e na outra extremidade, frente do equipamento, um cambão reclinável(CR) que se adapta a altura do veículo por meio de engate(EM).
