DISPOSITIVO DE SINALIZAÇÃO LUMINOSA E REFLETORA DE EMERGÊNCIA

Classificação IPC

Resumo técnico

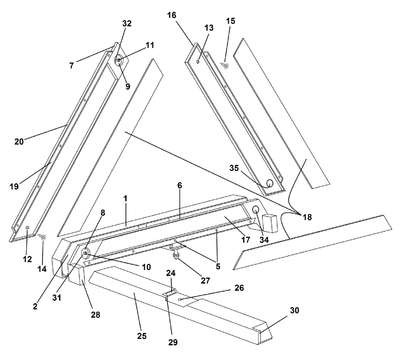

Patente de modelo de utilidade para um triângulo de advertência luminoso, objetivo da presente patente consiste em dispositivo de sinalização luminosa e refletora de emergência, tendo uma base 1 dotada de compartimento, 2 que acolher o sistema eletrônico, um Sensor Magnético, 3 pisca-pisca 4 de LEDs; 5 dita base, 1 acolher uma lamina 6 a qual se une a lamina 7 superiormente, ambas com cavidades 8 9 circular, que recebem os parafusos 14 15 que prendem, sem pressionar e proporcionar o deslocamento no momento de montar; as ditas laminas, 6 7 e 16 dotadas de cavidades 17 sobre a face, nas quais são aplicados os elementos retro-refletivos 18 , nas cavidades, 19 sobre as bordas, 20 são colocados quinze LEDs 5 divido em grupo de cinco; o dita base 1 dotada de gabinete 21 da bateria 23 de 9v, ligada ao Sensor Magnético 3 acionado por o imã 24 do suporte 25 de apoio da base 1 dotada de colunas 28 laterais nas mesmas dimensões do suporte, dotado de limitadores 29 30 que permite o giro de 90º e ser levado para a posição de uso. As lâmpadas se encontram posicionadas em região diversa da face refletora, oque potencializa a visibilidade do produto, pois soma-se a visibilidade fornecida pelosdispositivos luminosos com a fornecida pelo material refletor, sem que a presença deum prejudique o outro.
