DISPOSIÇÃO CONSTRUTIVA INTRODUZIDA EM ALINHADOR E ESPAÇADOR DE FORMAS METÁLICAS

Classificação IPC

Resumo técnico

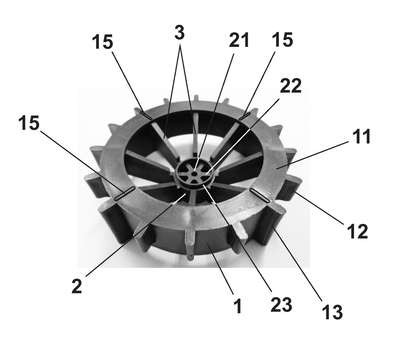

DISPOSIÇÃO CONSTRUTIVA INTRODUZIDA EM ALINHADOR E ESPAÇADOR DE FORMAS METÁLICAS. Trata-se a presente patente de modelo de utilidade, de um alinhador e espaçador de formas metálicas, pertencente ao setor técnico da construção civil, mais particularmente, trata-se de um gabarito circular plástico o qual é fixado na superfície dos radies e lajes no alinhamento da parede a ser construída, onde o diâmetro do mesmo corresponde ao espaçamento das formas metálicas necessário para o levantamento da parede de concreto, sendo assim obtidos resultados práticos, seguros e funcionais muito vantajosos. O alinhador e espaçador de formas metálicas compreende um corpo cilíndrico externo (1) e um corpo cilíndrico interno (2), unidos por aletas radiais (3), sendo o corpo cilíndrico (1) dotado de uma aba superior (11) e aletas periféricas (12 e 13) sendo que as aletas (12) se estendem da face superior até a metade da altura do corpo cilíndrico (1) e as aletas alongadas (13) se estendem até a face inferior, permitindo que entre as ditas aletas (13), sejam previstos os rasgos (14) e para identificação das aletas (13) são previstas demarcações (15). Dito corpo cilíndrico (2) é dotado internamente de um corpo cilíndrico centralizador (21) e na face superior um anel (23).
