DISPOSIÇÃO CONSTRUTIVA INTRODUZIDA EM MECANISMO DE ESTIRAMENTO E TRAVAMENTO DE LONA

Classificação IPC

Resumo técnico

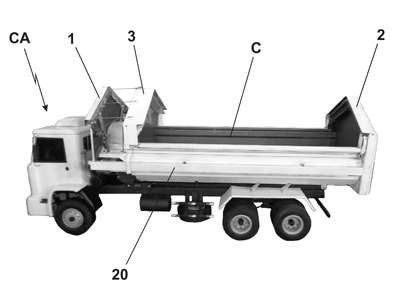

Trata-se a presente patente de modelo de utilidade, de uma nova disposição construtiva introduzida em mecanismo de estiramento e travamento de lona, pertencente à área mecânica, mais particularmente equipamentos auxiliares no transporte de cargas. O mecanismo, operado de forma manual ou motorizado, tem a finalidade de estirar e travar uma lona sobre uma determinada carga armazenada em caçamba ou carroceria de caminhões, vagões de trens ou qualquer outro local que exija cobertura de carga.O presente mecanismo compreende um quadro fixo dianteiro (1) e um quadro traseiro (2) fixos na caçamba e um quadro móvel (3). O quadro (1) é dotado de um par de dispositivo de trava (4) e um conjunto de roldanas de ligação (5). Cada um dos dispositivos de trava (4) é formado por um suporte (41), eixo (43), no qual é fixa a polia (44) e a alavanca de travamento (45) dotadhttps://gru.inpi.gov.br/peticionamentoeletronico/formulario/gru#modalDepositantea de polia (47) pela qual passa o cabo (48) de fixação da lona que se estende até o dispositivo (4) previsto no quadro (2) que é dotado na parte superior de um par de dispositivos (4) e um mecanismo de acionamento (10).
