DISPOSIÇÃO CONSTRUTIVA EM ALICATE DO SISTEMA DE NIVELAMENTO PARA PISO-PAREDE

Classificação IPC

Resumo técnico

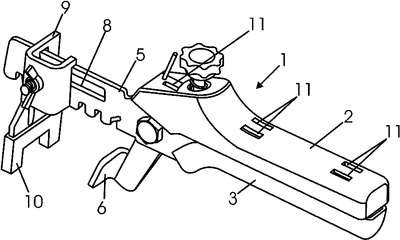

Trata a presente solicitação de Patente de Modelo de Utilidade de uma disposição construtiva levada a efeito em alicate para sistema de nivelamento de piso-parede, sendo seu campo de aplicação voltado à área da construção ou engenharia civil. O alicate (1) de nivelamento de piso-parede É composto de duas peças plásticas de pega (2) e (3) e de dois cabos metálicos (4) e (5), sendo um superior e outro inferior; as peças de pega (2) e (3) compreendem uma peça superior (2) e uma peça inferior (3) intermediadas por um cabo metálico superior (4) e um cabo metálico inferior (5). O cabo metálico superior (4) é uma peça em ?L? com um batente extremo (6) e um ponto de pivotamento (7) que atua de forma cooperante com o cabo metálico inferior (5), onde está previsto um orifício oblongo (8) com o suporte ajustável (9) que contempla o batente (10) confrontante ao anterior. A invenção se destaca pelo fato de a união entre as partes ser feita via sistema de engate rápido.
