DISPOSIÇÃO CONSTRUTIVA APLICADA EM DISPOSITIVO ELÉTROHIDRÁULICO PARA BASCULAMENTO AUTOMÁTICA DE CABINES DE VEÍCULOS AUTOMOTORES

Classificação IPC

Resumo técnico

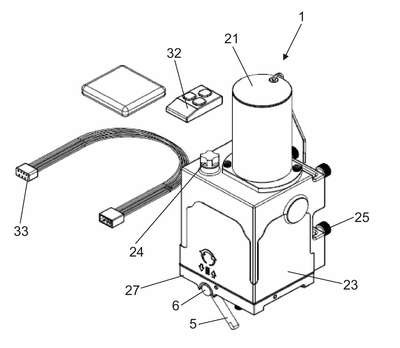

DISPOSIÇÃO CONSTRUTIVA APLICADA EM DISPOSITIVO ELÉTROHIDRÁULICO PARA BASCULAMENTO AUTOMÁTICA DE CABINES DE VEÍCULOS AUTOMOTORES, compreendido por um corpo principal, formado a partir de uma base manifold que inferiormente detém anel de vedação, sobre o qual e posicionada uma base provida lateralmente de alavanca direcionadora, ligada a um eixo seletor de fluxo de óleo que o direciona para as conexões de saída e entrada de óleo com aneis de vedações, sendo o seletor dotado de um redutor abaixo do qual verifica-se anel de vedação e sobre base manifold é fixada uma bomba hidráulica através de parafusos, é provida de filtro magnético e eixo de comando, que superiormente detém um anel retentor seguido de rolamento de apoio e engrenagem comandada por pinhão disposto no motor elétrico, dita base manifold detém válvula de alivio de pressão enquanto a carcaça é dotada de respiro, sendo o corpo principal fixada o veículo através de parafusos e porcas parlock, enquanto a base manifold e acondicionada em carcaça secundaria e fixada a carcaça primaria através de parafuso entre as quais verifica-se uma guarnição de papel hidráulico e pinos guias, sendo o fluxo de óleo no interior da bomba controlado por esfera, dito eixo seletor de fluxo de óleo e travado por pinos, o conjunto é dotado de controle remoto e ligado ao veículo através de um chicote elétrico.
