APERFEIÇOAMENTOS INTRODUZIDOS EM CONJUNTO VÁLVULA EXTRATORA COM ALÇA

Classificação IPC

Resumo técnico

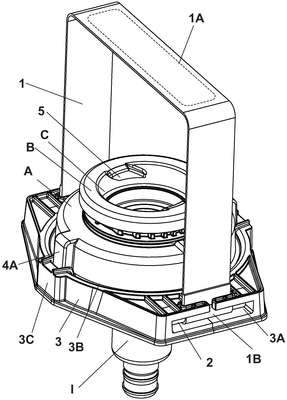

APERFEIÇOAMENTOS INTRODUZIDOS EM CONJUNTO VÁLVULA EXTRATORA COM ALÇA, refere-se o presente modelo, ao campo técnico de aparelhos ou dispositivos para distribuir bebidas sobre pressão, mais especificamente a aperfeiçoamentos introduzidos em conjunto válvula extratora com alça, utilizada em barris de cerveja. O modelo apresenta como novidade, melhorias nos dispositivos externos e internos que compõe o conjunto da válvula e alça, em especial: na criação de uma alça flexível em nylon ou tecido (1) ou rígida de plástico fixada a uma plataforma de sustentação (3), que é presa envolvendo a trava bipartida anelar (A) da válvula (B) e o gargalo do barril; nos reforços da estrutura da trava bipartida anelar (A), que evitam o desacoplamento ocasional do conjunto; nas duas rampas ou dentes paralelogramos ou triangulares (5), do bocal superior (C) que facilitam o encaixe e a acomodação de qualquer modelo de bocal dos mais diversos tipos de extratoras; na parede cilíndrica lisa (6) interna e nas duas paredes externas chanfradas (6A) do anel de dupla vedação (D); e nos aperfeiçoamentos no êmbolo de pressão (F), que oferecem muito mais segurança contra vazamentos.
