DISPOSIÇÃO CONSTRUTIVA EM ELETRODUTO

Classificação IPC

Resumo técnico

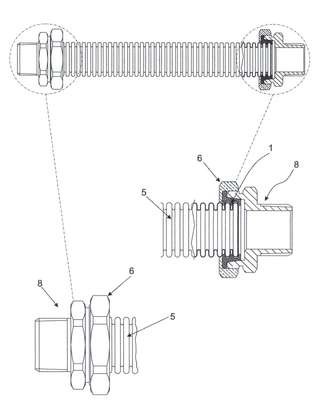

DISPOSIÇÃO CONSTRUTIVA EM ELETRODUTO, do tipo flexível e com conexões em suas extremidades, próprio para instalação, passagem e proteção de cabos e fios elétricos, compreendendo urna anilha elástica (1), que constitui um elemento intermediário entre as partes metálicas de cada ponta do conjunto, onde forma os meios de vedação e acoplamento para os mesmos; dita anilha elástica (1) apresenta seu lado externo ligeiramente cônico (2), enquanto o seu diâmetro interno possui uma série de sulcos (3), paralelos ou tipo rosca (17), onde são encaixadas algumas volutas (4) e (18) da extremidade correspondente de um tubo corrugado (5), fixado por meio de uma porca sextavada (6) tendo o diâmetro interno com um flange (7) que, pelo lado interno, constitui encosto para a extremidade de maior diâmetro da anilha elástica (1), cujo lado externo cônico (2) é encaixado no interior de um terminal (8), com três seções, um sextavado intermediário (9) e duas pontas de acoplamento(10) e (11), a primeira com diâmetro interno cônico (12) e ponto de encosto (13) de encaixe da anilha (1), enquanto externamente possui rosca de acoplamento (14) com a porca (6) e, finalmente, a ponta de acoplamento(11) é igualmente munida de rosca externa (15) ou interna (16).
