SUPORTE ARTICULADO PARA TV

Classificação IPC

Resumo técnico

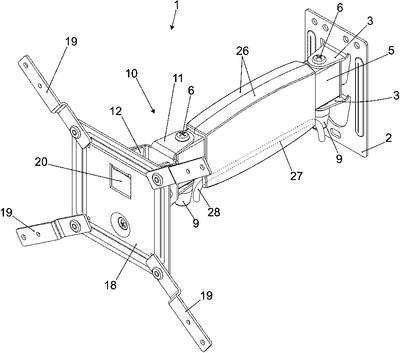

SUPORTE ARTICULADO PARA TV, compreende modelo de utilidade destinado a permitir que um aparelho de TV possa ser montado diretamente contra uma parede, um painel ou outro anteparo vertical. O suporte (1) é definido por uma base estampada (2) que apresenta duas abas dobradas a 90° (3), cada uma contando com um respectivo orifício. A base estampada (2) recebe um setor tubular metálico (5) dotado de buchas (4) em ambas extremidades, para promover acabamento e reforçar a estrutura do setor tubular metálico (5) que atua como braço do suporte (1). A união entre base (2) e setor tubular metálico (5) é feita por parafuso (6), arruela (7), porca (8) e peça de acabamento (9) que reveste a porca (8); o extremo oposto do braço do suporte recebe um conjunto de articulação (10) que compreende dois componentes (11) e (12), unidos por parafusos (13), arruelas (14) e porcas (15). O conjunto de articulação (10) apresenta um rebaixo (16) na parede frontal central (17) do componente dianteiro (12), onde pode ser encaixada uma placa dianteira (18), onde estão fixados os braços (19) através dos quais é estabelecida a fixação com a região traseira do aparelho de TV. Um par de placas laterais (26) recobrem o setor tubular metálico (5) e guardam um vão livre na região inferior das mesmas definindo um trajeto (27), para o cabo (28) do aparelho de TV.
