DRENO DEFLETOR PARA VAGÕES FERROVIÁRIOS TIPO GÔNDOLA

Classificação IPC

Resumo técnico

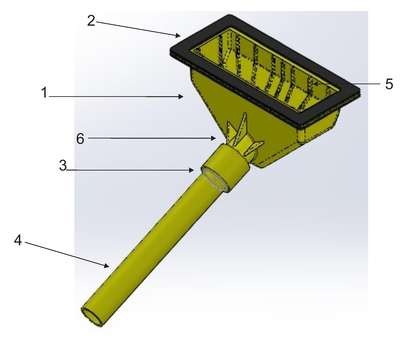

DRENO DEFLETOR PARA VAGÕES FERROVIÁRIOS TIPO GÔNDOLA. Campos desta Patente Transporte ferroviário de minérios diversos; Retirada de água do interior de vagões tipo gôndola; Prevenção de desgaste de componentes críticos dos vagões como: eixos, rodas e rolamentos; Prevenção de compactação do leito de vias férreas; Prevenção de acidentes em vias férreas. O objeto da presente patente, que tem como finalidade direcionar a água existente no interior dos vagões e drena-la para regiões fora da via permanente, não atingindo os componentes críticos dos vagões. Os drenos defletores, objeto da presente patente, ficam acoplados aos vagões e são posicionados nas regiões de saída da água drenada, sendo basicamente constituído de um bojo (1) que dispõe na sua extremidade superior de um dispositivo (2) de vedação que é aplicado tanto na borda da face superior quanto da face inferior do dito bojo (1) preferentemente por processo de colagem; uma conexão (3) que pode ser uma luva reta ou joelho para unir o bojo (1) ao tubo (4) através de um processo de solda; e ainda pelo fato do dito bojo (1) possuir nervuras (5) de reforço na parte interna e na parte externa nervuras (6).
