GABINETE CILÍNDRICO MULTIFACETADO NA VERTICAL CLIMATIZADO PARA ACOMODAR EQUIPAMENTOS DE TELECOMUNICAÇÕES E ENERGIA
METAL ALFA LTDA
ConcedidaIPC H02B 1/30

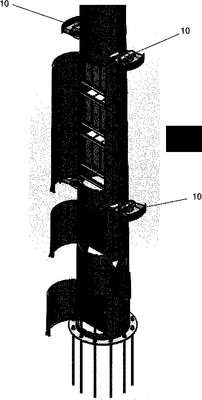

Figura publicada pelo INPI na Revista da Propriedade Industrial.
Andamento no INPI
Depósito16/12/16
Publicação11/07/17
Exame
Deferimento08/06/21
Concessão29/06/21
Em vigor16/12/31
Patente concedida em 29/06/2021 e em vigor até 16/12/2031. Até lá, ninguém pode fabricar, usar ou vender a invenção no Brasil sem autorização do titular.
Última movimentação publicada pelo INPI: 29/06/2021. Atualizamos a cada nova RPI, publicada semanalmente.
Dados técnicos
Resumo técnico
O referido gabinete foi projetado para acomodação e confinamento de equipamentos usados na telecomunicação em geral e passagem de energia para sua alimentação, sendo que o interior desse gabinete é todo climatizado de modo a propiciar a circulação de ar frio para a retirada do ar quente gerado pelo funcionamento dos mencionados equipamentos, empregando-se ventiladores, sendo que esse confinamento ocorre dentro do menor espaço possível e com total garantia de funcionamento perfeito, gabinete este composto basicamente por três compartimentos, onde o compartimento (1) é destinado a baixa carga térmica e com tratamento do ar para baterias, o compartimento (2) para média carga térmica e com tratamento do ar para fonte CC, BBU e Rádio, e o compartimento (3) para alta carga térmica se tratamento do ar para RRU?s. Para o insuflamento de ar na coluna fria (5) e a para a retirada de ar quente através da coluna (7) utiliza-se ventiladores de descarga radial e devidamente adequados para o seu emprego. A filtragem do ar frio, antes de sua penetração no invólucro que consiste no dito gabinete, dá-se através do filtro (8) composto de uma membrana de ?ePTFE?, sendo que sobre esse gabinete poderá ser instalado poste usado na instalação de antenas etc.
