CARRINHO PARA TRANSPORTE DE BOTIJÃO DE GÁS QUE TAMBÉM É SUPORTE PARA O BOTIJÃO DURANTE SEU ARMAZENAMENTO

Classificação IPC

Resumo técnico

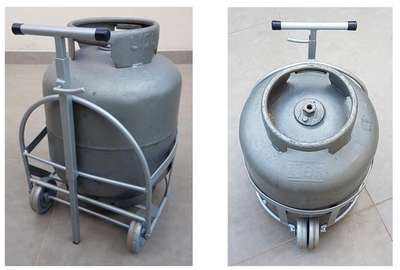

Carrinho para transporte de botijão de gás que também é suporte para o botijão durante seu armazenamento. O presente modelo de utilidade é caracterizado por ser um carrinho para transporte de botijão de gás que também é suporte para o botijão durante seu armazenamento, e consiste de uma estrutura mecânica básica reforçada para sustentação do peso do botijão de gás (1) capaz de suportar os impactos e vibrações a que é submetido durante seu movimento. Possui também uma estrutura de apoio lateral (2) e uma estrutura reforçada de barras adicionais em sua base (3), ambas conectadas diretamente a estrutura principal de sustentação (1). A(s) roda(s) dianteira(s) (4) pode(m) ser em número de uma ou duas (paralelas) e ser(em) fixa(s) ou giratória(s) em seu eixo vertical. Já as rodas traseiras (5) não são giratórias, sendo fixas em seu eixo vertical, localizadas uma em cada lateral da estrutura principal (1). O eixo das rodas traseiras (6) deve ser resistente aos impactos e as vibrações ocorridos durante o movimento do carrinho. Fixado a estrutura principal (1) há ainda um tubo (7) que age como guia e apoio mecânico para haste de condução (9), que poderá movimentar-se em seu interior para cima e para baixo. Esta haste de condução (9) tem sua altura ajustável e uma alavanca de travamento (8) para fixação de sua posição. Esta alavanca de travamento (8) pode ser giratória, de pressão ou de encaixe. Quando a haste de condução (9) se encontra na posição inferior, ela encosta no piso atuando como freio ao movimento das rodas do carrinho.
