VÁLVULA DE BLOQUEIO DE FLUXO COM CONTROLE DE VAZÃO

Classificação IPC

Resumo técnico

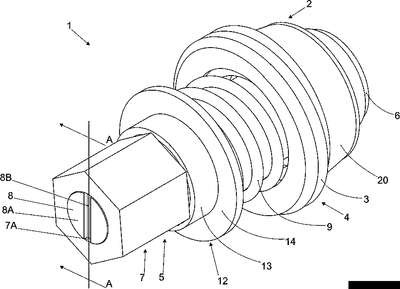

VÁLVULA DE BLOQUEIO DE FLUXO COM CONTROLE DE VAZÃO, a qual integra o campo dos dispositivos e componentes destinados ao uso em instalações de fornecimento de água; a válvula de bloqueio de fluxo com controle de vazão (1) pode ser montada no interior de uma conexão do tipo cotovelo (C), ou em um ?T?; a válvula de bloqueio de fluxo com controle de vazão (1) é formada por um corpo externo (2), o qual internamente recebe a montagem de um eixo tubular (5); ao longo do fica assentada entre o fundo (10) da cavidade (11) do corpo externo (2) e a projeção anelar (14) do elemento obturador (12) que envolve o referido eixo tubular (5), este contando com anéis de vedação (19) montados em ranhuras contornantes (18); o eixo tubular (5) conta também com aberturas radiais (17) para passagem da água, além de um parafuso regulador de vazão (8), que ao ser rosqueado ou desrosqueado obstrui em maior ou menor grau as aberturas radiais (17), agindo assim para permitir que a vazão de água que chega à torneira (T) possa ser ajustada para maximizar a economia no consumo de água.
