DISPOSIÇÃO CONSTRUTIVA APLICADA EM CONJUNTO DE LOCOMOÇÃO FERROVIÁRIA COM EIXOS RÍGIDOS PARA ADAPTAÇÃO DE ESCAVADEIRAS DE RODAS

Classificação IPC

Resumo técnico

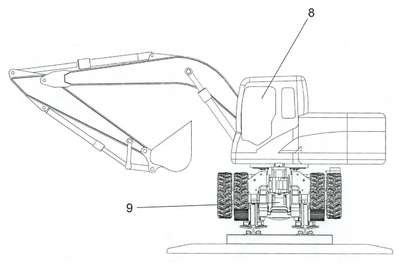

"DISPOSIÇÃO CONSTRUTIVA APLICADA EM CONJUNTO DELOCOMOÇÃO FERROVIÁRIA COM EIXOS RÍGIDOS PARAADAPTAÇÃO DE ESCAVADEIRAS DE RODAS"É descrita a patente de modelo de utilidade constituída por umaescavadeira, que é equipamento sob o qual será montado todo oconjunto, de modo que o modelo da escavadeira geralmente édefinido de acordo com a necessidade do cliente, atendendo suasespecificações de capacidade de carga e potência, sendo que emreferida escavadeira (8) são instaladas na traseira e na dianteiraextensões do chassi (9) compostas por mancais fixos (1) onde sãointerligados braços articulados (2) aos sistemas de rodagem (3), demodo que o conjunto dos motores hidráulicos (4) é instalado nos eixosdas rodas do chassi para acoplamento nas rodas da escavadeira,sendo provido ainda de travas (5) dos kits ferroviários, que sãocompostas por pinos cilíndricos suportados por mancais (7); osengates ferroviários (6) são do tipo "mão-de-amigo", os registros deliberação do sistema hidráulico (não ilustrado) é composto por umatubulação hidráulica instalada sob o assoalho do equipamento e osistema de passagem de ar comprimido (não ilustrado) é compostopor tubulação pneumática instalada sob o assoalho do equipamento.
