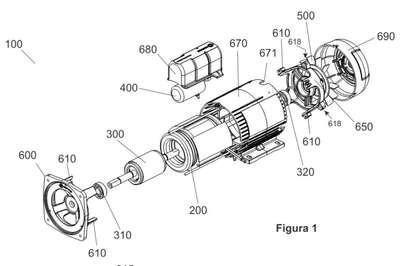

Modelo de Utilidade DISPOSIÇÃO CONSTRUTIVA INTRODUZIDA EM ESTRUTURA PARA MOTORES ELÉTRICOS ACOPLADOS A BOMBAS D'ÁGUA de HERCULES MOTORES ELETRICOS LTDA — IPC F03B 13/00. Figura publicada pelo INPI na Revista da Propriedade Industrial.
O presente modelo de utilidade se refere a um motor elétrico (100), do tipo acoplado a bombas d?água e dotado de estator (200), rotor (300), rolamento dianteiro (310), rolamento traseiro (320), capacitor de partida (400) e ventoinha traseira (500), compreendendo ainda flange dianteiro (600), flange traseiro (650), carcaça injetada (670), tampa do capacitor (680), tampa defletora (690) e elementos de fixação (695). Os flanges dianteiro e traseiro (600, 650) são dotados de guias de centralização (610) com rebaixos que formam uma espessura na região do rebaixo (611) tal que os flanges dianteiro e traseiro (600, 650) encaixam no estator (200) e são fixados pelos elementos de fixação (695) um contra o outro, sobre o estator (200). O flange traseiro (650) é dotado ainda de tirantes (652) com furo de tampa (618) para fixação da tampa defletora (690) com parafusos de fixação (618a), travando o conjunto formado por flange dianteiro (600), flange traseiro (650) e estator (200) dentro da carcaça injetada (670).
Histórico de despachos
Publicações na Revista da Propriedade Industrial (RPI).
Arquivamento - Art. 36 §1° da LPI
#11.2
25/10/2022
RPI 2703
Exigência - art. 36 da LPI
#6.1
12/07/2022
RPI 2688
Conhecimento de parecer técnico
#7.1
21/09/2021
RPI 2646
Publicação do pedido de patente
#3.1
15/05/2018
RPI 2471
Pedido de patente depositado
#2.1
20/12/2016
RPI 2398
Requerimento de pedido de patente
#2.10
Número de Protocolo 870160063746 em 31/10/2016 10:54(WB).
