DISPOSIÇÃO CONSTRUTIVA APLICADA EM MÁQUINA MANUAL CORTADORA DE LEGUMES

Classificação IPC

Resumo técnico

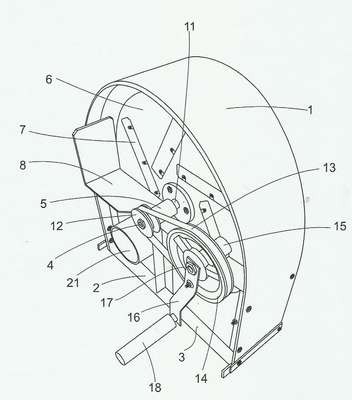

DISPOSIQAO CONSTRUTIVA APLICADA EM MAQUINA MANUAL CORTADORA DE LEGUMES E descrita a patente de modelo de utilidade que compreende uma maquina constituida por uma carcaca (1) onde internamente é composta por uma estrutura suporte (2) que se projeta a partir da base (3) até o centro (4), onde ancora um mancal (5) integrado a um disco (6) circular provido de uma pluralidade de laminas (7) dispostas inclinadas em relacéio ao centro do disco (6), de maneira que referido disco (6) é composto ainda por aberturas retanguiares sob referidas lélminas (7), as quais sao fixadas por parafusos (9) com porcas, sendo os legumes cortados recolhidos pelo aparador (8). Referido disco (6) é provido de um eixo (11) no centro integrado a uma polia (12), que por sua vez recebe o movimento por meio de correia (13) interligada a uma outra polia (14) ancorada na estrutura (2) interna por mancal (15), proxima a extremidade da carcaca (1), de maneira que referida polia (14) recebe o movimento pormeio de uma haste (16) fixada a partir do centro (17), em cuja extremidade oposta, é provido um manipulo (18) cilindrico que se projeta ortogonalmente, de forma que referida carcaca (1) é fechada por tampa (19). lnterligando a parte extema a parte interna, referida maquina e provida na sua porcao frontal, de um tubo cilindrico (20) que sen/e para introducao dos legumes a serem cortados, e na porcao traseira de outro tubo (21) que recolhe o legume cortado. I
