CONJUNTO DE DISTRIBUIÇÃO ELÉTRICA MODULADO COMPACTO

Classificação IPC

Resumo técnico

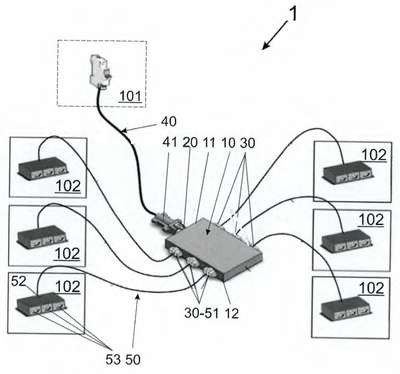

O presente pedido de patente de modelo de utilidade refere-se a con-junto de distribuição elétrica (1), pertencente ao campo das instala-ções elétricas, que recebeu disposição para ser modular e compacto, para atender às necessidades, preferencialmente, de pequenas "sa-las comerciais" (100), com piso elevado (200) de baixo perfil, com-preendido: por caixa de distribuição de baixo perfil (10); por conector macho (20) e por seis conectores fêmeas (30) dispostos em faces (11) e (12) da caixa (10); por fiação FTN (fase, terra, neutro) (21) interna à caixa (10) que liga o conector macho (20) aos conectores fêmeas (30); por cabo elétrico de alimentação trifásico (40) dotado em uma das extremidades de dispositivo fixa cabos (45) e um conec-tor fêmea (41), o qual se acopla no conector macho (20) da caixa (10); e por seis cabos elétricos trifásicos de extensão (50), cada qual dotado, em uma extremidade, de fixa cabo (45) e conector macho (51) o qual se conecta em respectivo conector fêmea (30) da caixa (10) e na extremidade oposta dito cabo de extensão (50) é provido de ligações individuais trifásicas (52) para três ou mais tomadas tri-fásicas (53) constitutivas de pontos de utilização.
