DISPOSIÇÃO CONSTRUTIVA EM PLACA-BASE PARA SUPORTE DE CONJUNTO ISOLADOR ELÉTRICO

Classificação IPC

Resumo técnico

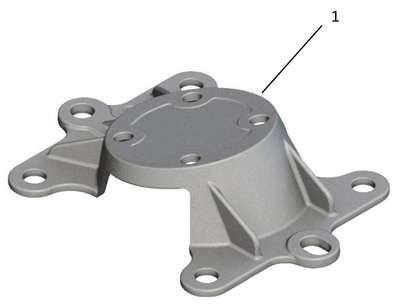

DISPOSIÇÃO CONSTRUTIVA EM PLACA-BASE PARA SUPORTE DE CONJUNTO ISOLADOR ELÉTRICO, constituído de um corpo(1), formado centralmente por um flange inclinado(2) que lateralmente apresenta um trecho de parede de altura reduzida(3) e abaixo, aberturas passantes(4), sendo que, a porção inferior do flange(2) apresenta longitudinalmente uma nervura alongada(5), seguida centralmente por um estreitamento rebaixado(6) e, finalmente, seu prolongamento com uma nervura encurtada(7) ; a porção posterior do dito flange(2) apresenta parede inclinada(8) seguida de uma base plana(9), formada lateralmente por abas(10) e uma aba central(11), cada qual, conformando um olhal(12), sendo que, dita aba central(11) possui espessura de parede aumentada(13) ; da base plana(9) projetam-se, superiormente, duas nervuras laterais(14) as quais possuem angulação oposta, sendo que, entre estas nervuras(14) tem-se uma nervura central(15) de tamanho reduzido e linear à aba(11), como também, a face inferior da dita base(9) tem-se trechos de parede reduzida(16) devido ao alívio de massa ; a porção anterior do flange(2) apresenta parede inclinada(8A) seguida de base plana(9A) formada lateralmente por abas(10) com olhal(12) e, uma aba central(11A) com olhal(12A), sendo que, dita aba central(11A) possui espessura de parede aumentada(13A) ; da base plana(9A) projetam-se, superiormente, duas nervuras(17), as quais possuem pequeno distanciamento transversal entre si, sendo que, a face inferior da dita base(9A) possui um trecho de parede reduzida(16A) devido ao alívio de massa.
