MICRO CHAVE PARA CIRCUITOS ELETRÔNICOS CONTROLADORES DE POTÊNCIA ELÉTRICA

Classificação IPC

Resumo técnico

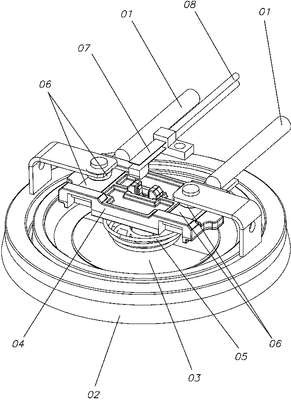

?MICRO CHAVE PARA CIRCUITOS ELETRÔNICOS CONTROLADORES DE POTÊNCIA ELÉTRICA?, que trata este modelo de utilidade tem como objetivo garantir que o circuito eletrônico seja acionado posteriormente ao acoplamento do circuito de potência, o circuito primeiro se fecha para depois receber a corrente elétrica, ao mesmo tempo garantir também que o circuito eletrônico seja desligado antes da interrupção do circuito de potência, caracteriza-se por possuir os condutores de energia elétrica da rede local ao conjunto, um diafragma (02) juntamente com um pino acionador (03) que quando da ausência da pressão exercida pela água mantem afastado a mesa de contato (04) através de uma mola central (05) deixando assim o circuito aberto, a partir do momento em que o registro hidráulico é aberto pelo usuário, o diafragma (02) começa a exercer pressão na mola (05) fazendo com que a mesa de contato (04) se eleve conectando as lâminas do sistema de potência (06) e logo em seguida acionando a micro chave (07) que por sua vez irá fechar o circuito energizando o sistema eletrônico (09), garantindo que no momento do fechamento dessas lâminas (06) não ocorra o arco voltaico, quando o registro de água é fechado a sequência é contrária, sendo a micro chave (07) a primeira a desligar e depois as lâminas do sistema de potência (06), não havendo mais circulação de corrente elétrica nas lâminas (06) da mesa de contato (04) e desta maneira evitando-se novamente a geração de arcos voltaicos, geração de faíscas e desgastes dos componentes, o conjunto ainda possui duas composições, que é a refrigeração do TRIAC (10) sendo este acoplado em um local que permita ser imerso na água fria que entra no conjunto, a outra composição é o circuito eletrônico (09) que por sua construção permite a instalação do chuveiro ou torneira em redes elétricas de 127Vac a 220Vac, ou seja, bivolt, bastando para isso somente trocar a resistência adequada à voltagem do chuveiro.
