DISPOSIÇÃO CONSTRUTIVA INTRODUZIDA EM PROLONGADOR DE ASSOALHO PARA VEÍCULOS

Classificação IPC

Resumo técnico

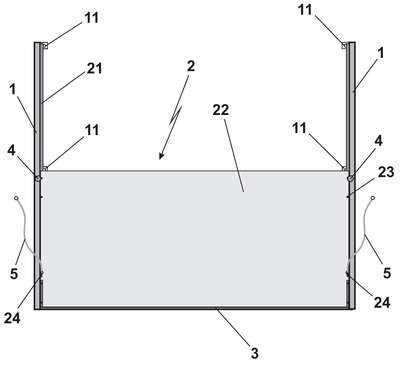

DISPOSIÇÃO CONSTRUTIVA INTRODUZIDA EM PROLONGADOR DE ASSOALHO PARA VEÍCULOS. Trata-se a presente patente de modelo de utilidade, de uma nova disposição construtiva introduzida em prolongador de assoalho para veículos, pertencente ao setor técnico de acessórios automobilístico, mais particularmente, trata-se de um prolongador de assoalho de carroceira de caminhonete de médio porte com grade e divisor de carga, utilizado para aumentar a capacidade de carga do veículo, através do qual são obtidos resultados práticos, seguros e funcionais muito vantajosos. O prolongador compreende dois perfis (1) em ?C?, dentro dos quais deslizam o assoalho (2), compreendido por um quadro (21) em ?U?, dotadas na parte superior de uma chapa antiderrapante (22), sendo ainda previstos orifícios laterais (23) para fixação da grade (3), a qual poderá fixada nas duas extremidades da chapa antiderrapante (22). Na porção mediana são previstos ainda orifícios para colocação dos manípulos (4) limitadores de movimento do assoalho (2) e ganchos (24) para fixação dos cabos (5). Dita grade (3) é dotada nas extremidades de duas hastes (31; 31?) em ?L?, com a parte horizontal fixa no assoalho (2), e a parte vertical recebe as travessas (32) que poderão ser parafusadas ou soldadas.
