TRINCO DE FUNCIONAMENTO BI-LATERAL APLICADO EM BARRA ANTIPÂNICO

Classificação IPC

Resumo técnico

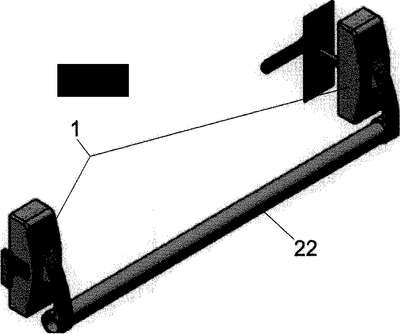

TRINCO DE FUNCIONAMENTO BI-LATERAL APLICADO EM BARRA ANTIPÂNICO". A presente Patente de Modelo de Utilidade refere-se a um inovador trinco para barra antipânico desenvolvido com a finalidade de proporcionar uma barra com montagem mais fácil, onde a mesma caixa de fechadura pode ser montada sem lado preferencial, com a trava para esquerda ou para direita e pode ser utilizada nas barras anti-pânico simples e dupla. Com isto, otimiza-se e economiza-se tempo na montagem. O presente invento é basicamente composto por dois modelos distintos, a saber, o primeiro(1) utilizado na barra antipânico simples e o segundo(2) utilizado na barra antipânico dupla. O dito primeiro modelo(1) é composto por caixa de fechadura(3); borboleta de acionamento(4); borboleta secundária de acionamento(5); arruela de pressão(6); alavanca de acionamento da Iingueta(7); lingueta(8); pino da lingueta(9); união interna(10); alavanca externa(11); pino da alavanca(12) e capa de proteção(13). O dito segundo modelo(2) é composto por uma caixa de fechadura(14); alavanca de acionamento 1(15), alavanca de acionamento 2(16), alavanca externa(11), pino da alavanca de acionamento duplo(17), alavanca de acionamento duplo(18), pino da alavanca(19), capa de proteção(20) e arruela de pressão e molas(21).
