DISPOSIÇÃO CONSTRUTIVA APLICADA EM QUEIMADOR TIPO FLARE ECLAUSURADO PARA QUEIMA DE BIOGÁS

Classificação IPC

Resumo técnico

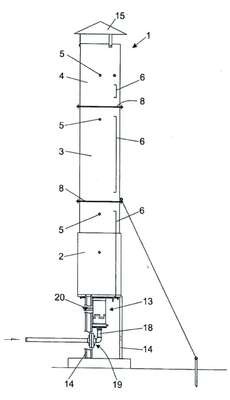

DISPOSIÇÃO CONSTRUTIVA APLICADA EM QUEIMADOR TIPO FLARE ECLAUSURADO PARA. QUEIMA DE BIOGÁS compreendido por estrutura cilíndrica (1) dotada de conjunto queimador (13), sustentada por pds de fixação (14) e com topo provido de cobertura tipo chapéu chines (15), caracterizado pelo fato a referida estrutura cilíndrica (1) ser constituída por partes inferior (2), intermediária (3) e superior (4) fabricadas em chapa de aço inox, dotadas de orifícios (5) para a conexão de instrumentos, de suportes para cabos (6) e de camada de isolamento interno (7% unidos entre si por meio de flanges de fixação (8), sendo que a parte inlitrior (2) possui uma camada de isolamento externo (9) feito com lã de rocha recoberta por acabamento de alumínio (lO), e em sua base localiza-se um cone interno (lI) e a flange de fixação (12) do conjunto queimador (13), este constituído por corpo (13.1), cintas inferior (132) e superior (13,3), cone interno (13.4), suporte (13.5) para os eletrodos (20.2 e 20.3), regulador de & do corpo (13.6), flange de fixação (13.7) e puxador da regulagem (13.8), e sob ele localiza-se a entrada de ar (16), o regulador de ar do queimador (17), o tubo de salda de gás (18) e o dispositivo corta- chama (19) formado por flanges (19.1), caiços (19.2) e telas (19.3), além de conexão de entrada e salda (19.4), sendo eletrodo de ignição (20) ser constituído por suporte (20.1) e hastes do eletrodo (20.2 e 20.3).
