LAMINA SERRILHADA ADAPTÁVEL NO SUPORTE DA MATRIZ SUPERIOR DA IMPRESSORA DE CAIXAS DE PAPELÃO

Classificação IPC

Resumo técnico

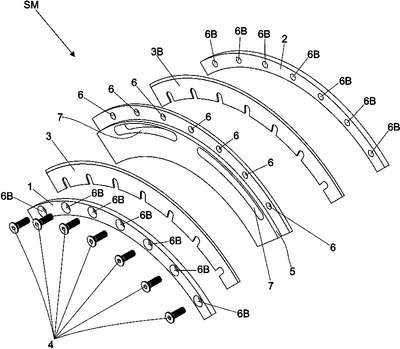

LAMINA SERRILHADA ADAPTÁVEL NO SUPORTE DA MATRIZ SUPERIOR DA IMPRESSORA DE CAIXAS DE PAPELÃO.A presente solicitação de Patente de Modelo de Utilidade objetiva propor uma solução construtiva para substituição das peças de aço VC 131 ou VND por lâminas de aço serrilhado, ou seja, onde um suporte projetado com três partes, onde são fixadas as ditas lâminas de 0,5 a 1 mm de espessura. Em linhas gerais, se estende a um conjunto formado por um suporte móvel (SM) e um suporte fixo (SF) que atuam junto a matriz superior de uma impressora para caixas de papelão, ditos suportes móvel (SM) e suporte fixo (SF) operam de forma integrada e cooperante; os mencionados suportes móvel (SM) e fixo (SF) são montados, cada qual, de maneira respectiva, com trava faca (1) e trava faca (2), sendo que, entre as travas facas (1) e (2) e correspondentes superfícies dos suportes móvel (SM) e fixo (SF) estão dispostas as facas serrilhadas (3) e (3B), sendo que a fixação entre os componentes da cada conjunto móvel e fixo é feita por parafusos (4) e (4B). Os suportes móvel (SM) e fixo (SF) possuem, juntamente com os demais componentes, características construtivas que permitem o uso de facas serrilhadas nas condições propostas neste pedido de patente.
