CONFIGURAÇÃO APLICADA EM PULVERIZADOR ELETROSTÁTICO COM AGITADOR DE CALDA POR VALVULA HIDRAULICA

Classificação IPC

Resumo técnico

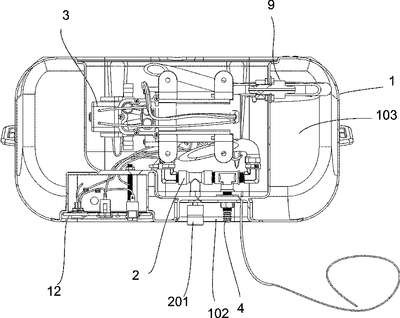

CONFIGURAÇÃO APLICADA EM PULVERIZADOR ELETROSTÁTICO COM AGITADOR DE CALDA POR VALVULA HIDRAULICA, um pulverizador eletrostático, para uso costal, dotado de tanque (1) com bomba elétrica (3), bateria (13), fonte de descarga de alta tensão (15), painel eletrônico (12), cujo sistema é energizado pela chave geral (1202) e o operador comanda o acionamento da bomba (3) por meio da chave gatilho (1401), montada no gatilho (14), concomitantemente ao acionamento da fonte AT (15), para energização da calda, para uso costal, em especial, destinado ao setor de equipamen-tos e acessórios para manejo e controle da agricultura e floricultura, configurações construtivas para pulverizadores do tipo eletrostáticos, tendo como inovação, uma válvula (2), de esfera ou gaveta, acionada por botão (201), no recesso frontal (102), interligada a bomba elétrica (3) que succiona, por meio do filtro do tanque (7), a calda do receptáculo (103) do tanque (1), a uma pressão constante, para o desviador (4) que canaliza o fluxo para a lança (5) e para a válvula (2) que regula o fluxo da calda; o pai-nel eletrônico (12) compreende um fusível (1201), uma chave geral (1202), conectada ao polo positivo da bateria (13) e a placa eletrônica (1204), dotada de leds, verde (1205) e vermelho (1206);
