DISPOSIÇÃO CONSTRUTIVA APLICADA A EQUIPAMENTO DE PERFURAÇÃO E COLOCAÇÃO DE ILHÓS COM FACA DO TIPO VAZADOR DE ARESTAS CHANFRADAS

Classificação IPC

Resumo técnico

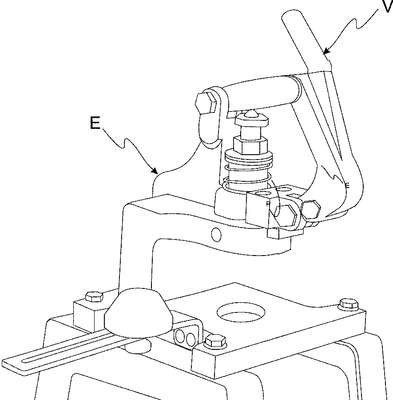

RESUMODISPOSIÇÃO CONSTRUTIVA APLICADA A EQUIPAMENTO DE PERFURAÇÃO E COLOCAÇÃO DE ILHÓS COM FACA DO TIPO VAZADOR DE ARESTAS CHANFRADAS sendo equipamento de corte e colocação de ilhós(E) que é acionado pela alavanca manual(V) a matriz de corte(C) composta de base com mola interna(MC) para compressão; e na parte superior com faca do tipo vazador(F) de arestas chanfradas(A) em trinta graus de inclinação, para o corte com precisão e acabamento decorrente da passagem progressiva inclinada da faca do tipo vazador(F) através do tecido, após a punção e furação de cortina ou passa-varão(T) para posterior fixação individualizada de ilhós(I); o que se dá pela substituição da matriz de corte(C) pela matriz de prensa(P), a qual é composta da parte superior de prensa(S) com formato de encaixe de parte do ilhós(PI), e pela base de prensa(BP) com formato de encaixe da contraparte do ilhós(CI), o qual contém mola interna(MP) para compressão, sendo que sobre esta base de prensa(BP) com formato para encaixe da contraparte do ilhós(CI) é onde se acomoda a contraparte do ilhós(CI) sobre a qual é posicionada a furação de cortina ou passa-varão(T), e que recebe a parte do ilhós(PI) exatamente encaixado, para que estando encaixado e posicionado o ilhós(I) , receba a compressão exercida pela matriz de prensa(P), a qual é acionada por alavanca manual(V) ou outro sistema de pressão.
