MÉTODO E SISTEMA PARA AFERIÇÃO E CALIBRAGEM DE SENSORES ELETRÔNICOS DE GASES COMBUSTÍVEIS

Classificação IPC

Resumo técnico

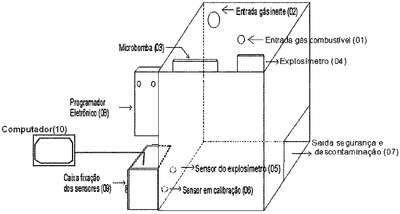

MÉTODO E SISTEMA PARA AFERIÇÃO E CALIBRAÇÃO DE SENSORES ELETRONICOS DE GASES COMBUSTÍVEIS RESUMOA presente invenção refere-se a um sistema e método para a aferição e a calibração de sensores eletrônicos para a detecção de gases combustíveis. Neste sistema e método o sensor de gás a ser aferido ou calibrado é posto a funcionar dentro de uma câmara de ensaio e esta será submetida a uma atmosfera controlada de mistura do gás com o ar atmosférico. O nível de concentração deste gás na atmosfera controlada será aferido através de instrumento digital apropriado ligado estrategicamente à câmara de ensaios, de tal forma que este possa estar submetido às mesmas concentrações dos gases a que estarão submetidos os sensores em aferição ou calibração. O ponto de atuação do sensor será imputado em uma placa eletrônica através de software próprio a este fim, sendo que este software realizará a cada ciclo uma comparação entre os valores lidos pelo sensor e o valor registrado. Sempre que o valor lido for igual ao valor gravado no software, o sistema a ser protegido receberá um sinal digital. O sistema e método será composto por uma câmara de ensaios com programador eletrônico, uma micro bomba para espaços confinados, um instrumento digital para leitura da concentração do gás na atmosfera controlada, um programador eletrônico externo e um computador com software próprio para comparar os valores lidos com um valor previamente registrado.Uma vez aferidos, os sensores poderão integrar os circuitos de proteção com total segurança, pois, sempre que no ambiente a ser monitorado a concentração do gás for maior ou igual ao índice previamente definido e registrado no microprocessador, o sinal digital estará disponível para acionamentos diversos.Entre uma e outra aferição ou calibragem ocorrerá a descontaminação da câmara de ensaios, e se dará através da injeção de gás inerte na câmara em volume adequado a este fim, seguida de ventilação forçada para que as condições internas iniciais da câmara sejam sempre equivalentes à do ambiente externo a ela.
