DISPOSIÇÃO EM APARADOR DE GRAMA

Classificação IPC

Resumo técnico

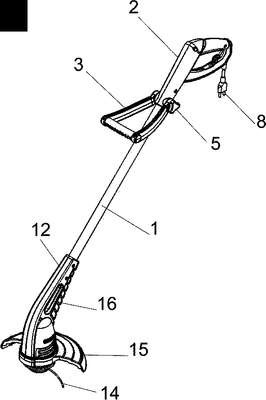

DISPOSIÇÃO EM APARADOR DE GRAMA estrutura-se a partir de um tubo metálico (1), que recebe em uma extremidade uma empunhadura (2), associada a uma alça de empunhadura (3) através de um parafuso (4), que fixa simultaneamente a empunhadura (2) e a alça (3) ao tubo metálico (1). Dito parafuso (4) é associado a um manípulo (5) e a um mecanismo dentado (6) que possibilita a regulagem da posição da alça (3) em uma posição desejada. O gatilho de acionamento (7) é um dispositivo vinculado a empunhadura (2), cuja fixação é feita no centro de giro (9) por um parafuso que une o gatilho (7) à empunhadura (2) e o acionamento (10) é feito em uma região oposta a este eixo de giro (9), criando um braço de alavanca. A outra extremidade do tubo metálico (1) recebe a carcaça (12), que é uma peça plástica bipartida que serve para acomodar o motor elétrico (13) de acionamento do carretel de corte (14), bem como para fazer a transição do tubo (1) para o protetor (15) e carretel (14). A carcaça (12) apresenta uma alça integrada (16) para auxiliar no transporte do equipamento. O protetor (15) apresenta um formato assimétrico, que proporciona o aumento da região de corte do fio e a melhoria da exaustão da grama.
