TRANSFERIDOR AUTOMÁTICO DE PRODUTO EM PROCESSO ROTATIVO

Classificação IPC

Resumo técnico

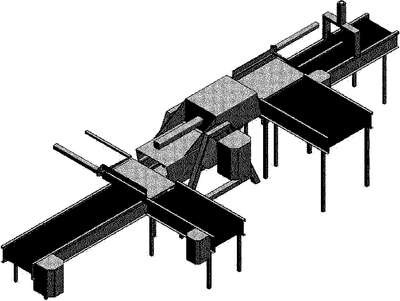

TRANSFERIDOR AUTOMÁTICO DE PRODUTO EM PROCESSO ROTATIVO. Modelo de Utilidade, caracterizado por realizar a transferência automática do produto contido em um recipiente para outro similar utilizando processo rotativo intermitente. O processo inicia sendo que a caixa contendo o produto é inserida na esteira, sendo que durante seu deslocamento é bloqueada por guilhotina acionada por um atuador linear pneumático. Quando desbloqueada segue pela esteira até entrar no lado inferior da câmara de transferência. No lado oposto, é inserida a caixa vazia sobre a esteira, sendo que na sequência um atuador linear pneumático desvia caixa para dentro da câmara de transferência, porém no lado superior. O transferidor possui duas câmaras de transferência, dispostas em 180 graus entre si, sendo que o acionamento é realizado de forma direta, onde o eixo do motoredutor está conectado diretamente no eixo central dentre as duas câmaras. Contudo, como as caixas vêm de direções opostas, ficando uma no lado inferior e outra no lado superior, elas são inseridas transversalmente ao eixo de rotação, realizando assim a rotação de 180graus. O ponto final é determinado via leitura de controle indutivo com sinal instalado na câmara de transferência, que atua sobre o inversor de frequência. As duas caixas inseridas são expelidas através de acionamento do atuador pneumático instalado atrás da câmara de transferência que será direcionada para a esteira fornecida com o equipamento e a caixa vazia será inserida sobre uma mesa metálica onde aguardará o desvio realizado pelo atuador pneumático que desvia para uma esteira.
