DISPOSIÇÃO CONSTRUTIVA INTRODUZIDA EM SUPORTE PARA TRAVA ELETRÔNICA DE PORTÃO

Classificação IPC

Resumo técnico

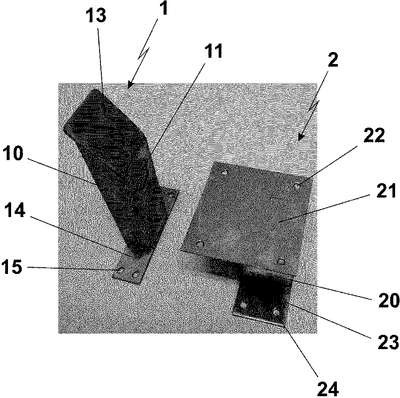

Trata-se a presente patente de modelo de utilidade, de uma nova disposição construtiva introduzida em suporte para trava eletrônica de portão, pertencente ao setor técnico mecânico, que permite uma instalação rápida, fácil e eficiente, através do qual são obtidos resultados práticos, seguros e funcionais muito vantajosos.A presente inovação compreende dois corpos, um suporte do portão (1) e um suporte da trava (2), onde o suporte do portão (1) é dotado de um corpo central (10), onde na face frontal é previsto um rasgo oblongo (11), e na parte posterior, é soldada uma chapa (12); na face superior é previsto um chanfro sobre o qual é soldada uma chapa retangular (13) e na face inferior é soldada uma chapa (14) onde são previstos os furos (15) para fixação do suporte (1) no portão. O suporte da trava (2) é dotado de um corpo central (20), onde na face superior é soldada uma chapa quadrada (21) dotada de furos (22) para fixação da trava (T) e na face inferior é soldada uma chapa (23), onde são previstos os furos (24) para fixação do suporte (2) na estrutura do portão.
