DISPOSIÇÃO INTRODUZIDA EM SUPORTE BIPARTIDO PARA ESTAMPARIA

Classificação IPC

Resumo técnico

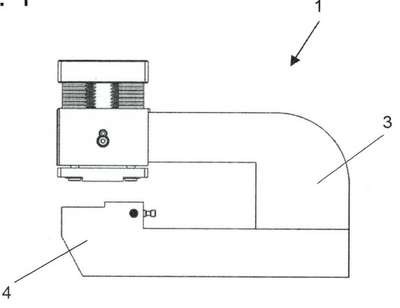

DISPOSIÇÃO INTRODUZIDA EM SUPORTE BIPARTIDO PARA ESTAMPARIA.O presente pedido de patente idealiza um suporte metálico em forma de "U", horizontal, cuja inovação é ser bipartido, para ser equipado com punções de furar, recortar ou estampar, que pertence ao campo metalúrgico e engenharia mecânica, o estado da técnica já utiliza este tipo de suporte para punções, contudo, são produzidos em peça única e caso se quebre, todo o conjunto deve ser trocado, enquanto que no caso do suporte bipartido, basta que se troque apenas uma das partes, o suporte bipartido para estamparia (1) concebe um dispositivo do tipo porta ferramentas (2), bipartida, definidas por uma estrutura superior (3) e estrutura inferior (4), as interfaces de junção da estrutura superior (3) com a estrutura inferior (4) são planas, sendo que a estrutura superior (3) apresenta dois pinos guias (5) que coincidem com os respectivos alojamentos guia (6), presentes na estrutura inferior (4), ao lado de cada pino guia (5) e alojamento guia (6), há orifícios (7) para fixação de parafuso máquina (8).
