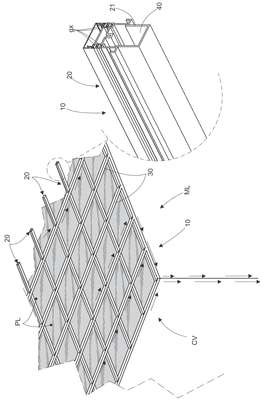

Modelo de Utilidade APERFEIÇOAMENTOS INTRODUZIDOS EM CAIXILHARIA ESTRUTURAL COM SISTEMA DE CALHAS PARA COLETA DE ÁGUA DE CONDENSAÇÃO de HEDRON ENGENHARIA S/A — IPC E03B 3/00. Figura publicada pelo INPI na Revista da Propriedade Industrial.
APERFEIÇOAMENTOS INTRODUZIDOS EM CAIXILHARIA ESTRUTURAL COM SISTEMA DE CALHAS PARA COLETA DE ÁGUA DE CONDENSAÇÃO.Trata-se de caixilharia estrutural (10) do tipo idealizada para a construção de malha estrutural (ML) de sustentação de cobertura de vidro (CV) instaladas em edificações em geral, tais como, shopping centers, centros de convenções, estádios esportivos, aeroportos, etc. Dita caixilharia (10) é formada por perfis (20) e (30) todos de seção transversal em U invertido e tubular, longitudinal (21) e transversal (31), sendo que a fixação das placas de vidro (PL) nos perfis (21) pode ser do tipo structural glazing através da aplicação de fita adesiva (f1) e/ou silicone estrutural e fixação mecânica por meio de presilhas pontuais de fixação dispostas no perímetro dos quadros, bem como, opção encaixilhada fixados mecanicamente através de presilhas (p1) e tampas de acabamento (t1) onde as placas de vidros (PL) são apoiadas diretamente em gaxetas (gx) confeccionada em borracha de etileno-propile-dieno EPDM; na abertura prevista no perfil (20) pode ser acoplado perfil (40) de seção retangular ou outra adequada, tais como, em U, pontuais, contínuos, etc.; ditos perfis (21) e (31) contemplam membros projetantes (MP) desenvolvidos de acordo com o eixo longitudinal (E1) a partir das bordas laterais extremas (21a) e (31a) dos perfis estruturais (20) e (30) de forma a compor calhas internas (CL) idealizadas para a captação de gotículas de água (g) formadas pela condensação nas superfícies (PL1) das placas de vidros (PL) instaladas na malha estrutural (ML) formada pela caixilharia (10); ditos perfis (21) e (31) são montados entre si de forma ortogonal ou angular e apresentam dimensões correspondentes, sendo que a altura total (x) dos perfis (31) correspondem a altura parcial (x1) do perfil (21) que quando montados entre si configuram um arranjo de calhas (CL) comunicantes e condutoras da água captada para a porção externa da cobertura (CV).
Histórico de despachos
Publicações na Revista da Propriedade Industrial (RPI).
Arquivamento - Art. 36 §1° da LPI
#11.2
24/09/2020
RPI 2594
Exigência - art. 36 da LPI
#6.1
22/04/2020
RPI 2572
Notificação de acesso ao patrimônio genético
#6.6.1
30/10/2018
RPI 2495
Publicação do pedido de patente
#3.1
16/05/2017
RPI 2419
Pedido de patente depositado
#2.1
29/03/2016
RPI 2360
Requerimento de pedido de patente
#2.10
Número de Protocolo 860150240436 em 16/10/2015 06:40(WB).
