DISPOSIÇÃO CONTRUTIVA APLICADA EM BOMBA DÁGUA DE ACIONAMENTO MANUAL

Classificação IPC

Resumo técnico

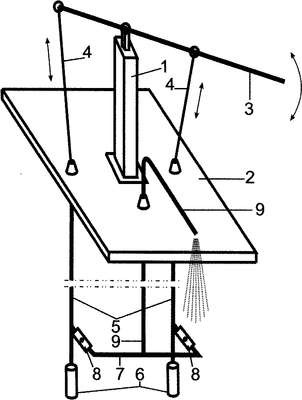

DISPOSIÇÃO CONSTRUTIVA APLICADA EM BOMBA D'ÁGUA DE ACIONAMENTO MANUAL. O presente relatório descritivo refere-se a uma patente de Modelo de Utilidade referente a uma inovadora disposição construtiva aplicada a uma bomba d'água de acionamento manual destinada principalmente a pequenos agricultores necessitados de um produto de baixo custo e grande eficiência, onde não é necessária instalação elétrica e consequentemente não há consumo de energia elétrica. Na presente bomba, com o mínimo de esforço no acionamento de uma alavanca, consegue-se elevar a água de um poço de uma profundidade de até 10m para uma altura de até 10m. A presente invenção é basicamente constituída por uma haste central(1) fixada sobre a laje do poço(2) que sustenta uma alavanca(3) que aciona alternadamente dois pistões(4) dentro de dois tubos(S) dotados em suas extremidades, cada um, de uma válvula de entrada de água(6), sendo os ditos tubos(5) ligados antes de sua extremidade inferior a uma linha paralela(7) dotada de duas válvulas de retenção de esfera(8) e ligada em sua parte mediana ao tubo de saída(9).
