DISPOSIÇÃO INTRODUZIDA EM ACOPLAMENTO DE ENCODER AO EIXO DE SAÍDA DO MOTOREDUTOR DE ELEVADORES DE OBRAS

Classificação IPC

Resumo técnico

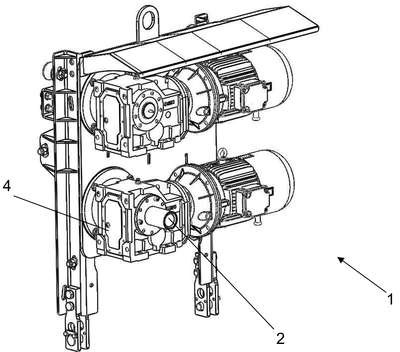

DISPOSIÇÃO INTRODUZIDA EMACOPLAMENTO DE ENCODER AO EIXO DE SAÍDA DOMOTOREDUTOR DE ELEVADORES DE OBRAS.O presente pedido de patente idealiza ummecanismo de instalação de encoder para ser acoplado no eixo desaída do redutor de motores de movimentação de elevadores deobras que pertence ao campo dos sistemas para controle deelevadores; o estado da técnica contempla um sistema que utilizasensores de parada em cada pavimento, o qual impõe graveslimitações técnicas no funcionamento dos elevadores em geral,sendo que um grande inconveniente é a substancial tolerância nonivelamento do piso da cabine e do respectivo pavimento daedificação, na parada, ou seja, devido ao próprio projeto não hárepetitividade nos pontos de paradas da cabine, resultando emparadas imprecisas sem nivelamento adequado entre o pavimento eo piso da cabine; sendo que o objeto do presente pedido de patenteconfigura em posicionar um encoder (2), diretamente no eixo desaída (3) do redutor (4) e sua instalação se consolida por meio deum suporte flange (5) e uma luva de união (6) que se acopla no eixode giro do encoder (2), o eixo de saída (3) do redutor (4) ostentauma projeção de um curto pino (11), em que uma luva de união (6),faz o acoplamento do encoder (2) ao próprio eixo de saída (3) doredutor (4).
